МАЗ 5337 обзор, технические характеристики, каталоги запчастей

Популярный бортовой автомобиль тягач сошел с конвейера МАЗ в 1987, его кузов — это металлическая платформа с открывающимися задними и боковыми бортами. Настил пола деревянный, боковой борт состоит из 2-х частей, кабина двухместная с откидным механизмом вперед благодаря механизму гидроцилиндра в купе с ручным насосом. Сиденье водителя подрессоренное и оснащено регулировкой по высоте, наклону подушки спинки.
Основной прицеп МАЗ-8926.
Выпускаются также шасси МАЗ-5337 грузоподъемностью 9850 кг, предназначенные для установки различных кузовов и оборудования и МАЗ-533701 (исполнение «ХЛ») для холодного климата (до минус 60°С). Кроме того выпускается шасси МАЗ-5334 грузоподъемностью 9150 кг (на базе агрегатов автомобиля МАЗ-5335, снятого с производства).

В первую очередь — это компактный с большой грузоподъемностью, прекрасной маневренностью и низкими расходами на содержание автомобиль. Пригоден для использования, практически, во всех отраслях. Идеально чувствует себя на дорогах с твёрдым покрытием.

МАЗ 5337 подходит для перевозки любых грузов в городских условиях и на междугородних трассах. Его можно использовать как самостоятельно, так и в составе автопоезда.

Однако на грунтовых дорогах данный автомобиль не лучший выбор из-за своей осевой нагрузки.

Узлы и Агрегаты МАЗ 5337

Двигатель

Мод.ЯМЗ-236М2, дизель, V-обр.(90°), 6-цил., 1 30х 1 40 мм. 11,15л, степень сжатия 16,5, порядок работы 1-4-2-5-3-6, мощность 132 кВт (1 80 л.с.) при 2 100 об/мин, крутящий момент 667 Н-м (68 кгс-м) при 1250-1450 об/мин. Форсунки — закрытого типа. ТНВД — 6-секционный, золотникового типа с топливоподкачивающим насосом низкого давления, муфтой опережения впрыска топлива и всережимным регулятором частоты вращения. Воздушный фильтр — сухой, со сменным фильтрующим элементом и индикатором засоренности. Двигатель оснащен электрофакельным устройством (ЭФУ) и (по заказу) предпусковым подогревателем ПЖД-30.

Трансмиссия

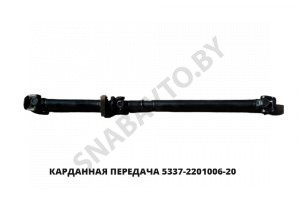

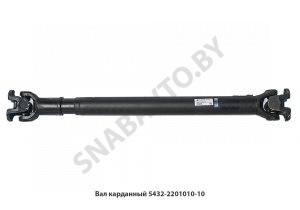

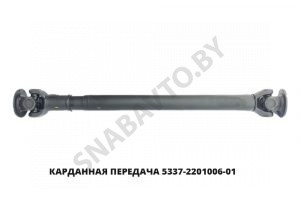

Сцепление — двухдисковое, с пневматическим усилителем. Коробка передач — ЯМЗ-236П, 5-ступ., с синхронизаторами на II, III, IV и V передачах, передат, числа: I-5,2$; II-2,90; III-1,52; IV-1,00; V-0,66; ЗХ-5.48. Карданная передача состоит из двух последовательных валов с промежуточной опорой. Главная передача — разнесенная двухступенчатая: центральный ионический редуктор и планетарная бортовая передача (в ступицах колес). Передат, числа: центрального редуктора — 2,08 или 2,27; бортовых — 3,428; общее — 7,14 или 7,70.

Колеса и шины

Колеса — бездисковые, обод 8.5В-20, крепление — 6 болтами с прижимами. Шины — 11.00R20 (300R508) мод, И-111А, И-111АМ или И-68А. Давление в шинах передних колес — 7,5; задних — 6,7 кгс/см. кв. Число колес 6+1.

Подвеска

Передняя — на двух полуэллиптических рессорах с задними скользящими концами, два амортизатора; задняя — на двух основных и двух дополнительных полуэллиптических рессорах, концы дополнительных рессор и задние концы основных — скользящие.

Тормоза

Рабочая тормозная система — с барабанными механизмами (диаметр 420 мм, ширина накладок 160 мм, разжим — кулачковый), двухконтурным пневмоприводом. Задние тормозные камеры — с пружинными энергоаккумуляторами. Стояночный тормоз — на тормоза задних колес от пружинных энергоаккумуляторов, привод — пневматический. Запасной тормоз совмещен со стояночным. Вспомогательный тормоз — моторный замедлитель с пневматическим приводом. Привод тормозов прицепа — комбинированный (двух- и однопроводный). Имеется спиртовой предохранитель против замерзания конденсата.

Рулевое управление

Рулевой механизм — винт и шариковая гайка-рейка, находящаяся в зацеплении с зубчатым сектором. Передат. число — 23,55. Гидроусилитель руля состоит из встроенного в рулевой механизм распределителя и отдельного силового цилиндра. Давление масла в гидроусилителе 95-110 кгс/см. кв.

Электрооборудование

Напряжение 24В, ак. батарея — 6СТ-190А или 6СТ-182ЭМ (2шт.), генераторная установка Г-273В со встроенным регулятором напряжения Я120М, стартер СТ103-А-01.

Заправочные объемы и рекомендуемые эксплуатационные материалы

• Топливный бак — 200 л, диз, топливо;
• система охлаждения (без подогревателя) — 29 л, тосол А-40;
• система смазки двигателя — 25л, всесезонно М-6/10В, летом M-10B, зимой М-8В;
• гидроусилитель руля — 5л, масло марки Р;
• коробка передач — 5,5 л, при температурах до минус 30°С — ТСп-15К, при температурах до минус 45°С смесь ТСп-15К с 10-15 % дизельного топлива А или 3;
• картер ведущего моста — 13л, масло для коробки передач;
• картер колесной передачи — 2×2,0 л, масло для коробки передач;
• амортизаторы — 2×0,9 л, жидкость АЖ-12Т;
• предохранитель против замерзания конденсата — 0,2л, этиловый спирт;
• бачок омывателя ветрового стекла — 2,0 жидкость НИИСС-4 в смеси с водой.

Масса агрегатов

• Двигатель без сцепления и коробки передач — 890,
• двигатель со сцеплением и коробкой передач — 1205,
• задний мост — 693,
• передняя ось — 443,
• рама — 635,
• кабины — 528,
• кузов — 880,
• карданные валы — 78.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
