08.02.2021

Кулак разжимной МАЗ

Кулак разжимной МАЗ устанавливается в тормозных механизмах и регулирует зазор между тормозным барабаном и колодками.

Технические характеристики передних разжимных кулаков МАЗ:

Технические характеристики задних кулаков разжимных МАЗ :

Обозначение	d, мм	L1, мм	L2, мм	L, мм	L3, мм	L4, мм	L5mm	Hmax	Паз под пружину	Рабочий профиль от — до	Масса, кг	Выход шлиф-го круга	Форма головы …111	Форма головы …110	Присоединительные размеры
5336-3502110/111	40	335	279	379	49	42	35	99	—	10-130	3б79	Канавка	Рис.2	Рис.1	b-10x31x38e8x6d11
5336-35502110-10/111-10	40	335	279	379	49	42	35	99	—	10-130	3,79	Канавка	Рис.2	Рис.1	b-10x32x40e8x6d11
54326-3502110/111	40	502	449	546	65	75	35	99	+	10-130	5.86	Канавка	Рис.1	Рис.2	b-10x32x40e8x6d11

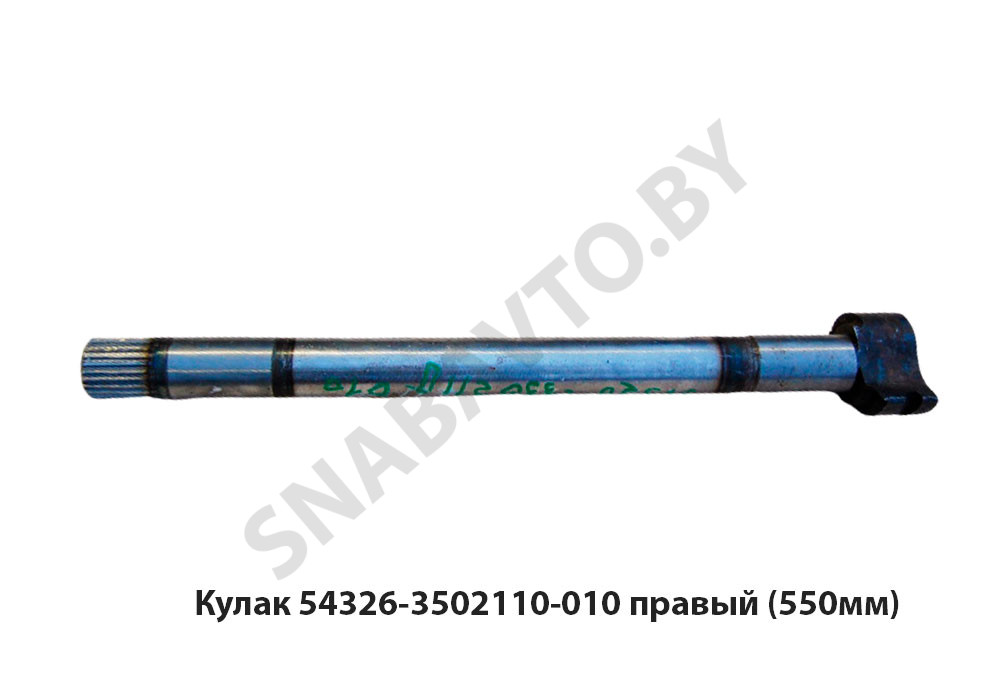

54326-3502110-010/111-010	40	502	449	546	65	75	35	99	+	0-138	5.86	Канавка	Рис.1	Рис.2	40x15x9h ГОСТ 6033
64221-3502110/111	40	502	493	54.6	65	75	35	99	—	10-138	5.86	Канавка	Рис.2	Рис.1	b-10x32x40e8x6d11
5440-3502110-010/111-010	42	467,5	416,5	514,5	62	66	36	98	+	18-140	—	Радиус	Рис.2	Рис.1	40х15х9h ГОСТ 6033
5309-3502110/111	42	530.5	479	577.5	65	65	36	98	+	18-140	6.2	Радиус	Рис.2	Рис.1	40x15x9h ГОСТ 6033
6302 B5-3502110-000/111-000	42	302	451	349	62	66	36	98	+	18-140	4.55	Радиус	Рис.2	Рис.1	40x15x9h ГОСТ 6033
9758-3502110-010/111-010 (см. 5440-3502110-010/111-010)	42	595	544	64,2	62	66	36	98	+	18-140	—	Канавка	Рис.2	Рис.1	40x15x9h ГОСТ 6033
102-3502110/111	40	416	356	460	65	75	35	99	+	10-130	—	Канавка	Рис. 1	Рис.2	b-10x32x40e8x6d11
103-3502110/111	42	496	446.5	543	66	64	36	98	+	18-140	6.98	Радиус	Рис.1	Рис.2	b-10x32x40e8x6d11
152-3502110-10/111-10 (см. 103-3502110/111)	42	445,5	396	492,5	66	64	36	98	+	18-140	5,8	Радиус	Рис.1	Рис.2	b-10x32x40e8x6d11
103-350110-10/111-10	42	496,5	450	543,5	65	65	36	98	+	18-140	6,175	Радиус	Рис.1	Рис.2	40x15x9h ГОСТ 6033
241096-3502110/111	40	517	466	541	70	70	28	80	+	15-100	5,58	Канавка	Рис.1	Рис.2	40x15x9h ГОСТ 6033
152-3502110-20/111-20	42	447	400	494	65	65	36	98	+	18-140	5,8	Радиус	Рис.1	Рис.2	40x15x9h ГОСТ 6033
438041-3502110-000/111-000	40	457,5	414,5	501,5	67	80	35	99	+	0-138	5,36	Канавка	Рис.2	Рис.1	40x15x9h ГОСТ 6033
64226-3502110/111 (см. 54326-3502110/111)	40	335	282	379	65	75	35	99	+	10-130	4,0	Канавка	Рис.1	Рис.2	b-10x32x40e8x6d11
64226-350110-010/111-010 (см. 5440-3502110-010/111-010)	40	335	282	379	65	75	35	99	+	0-138	4.0	Канавка	Рис.1	Рис.2	40x15x9h ГОСТ 6033

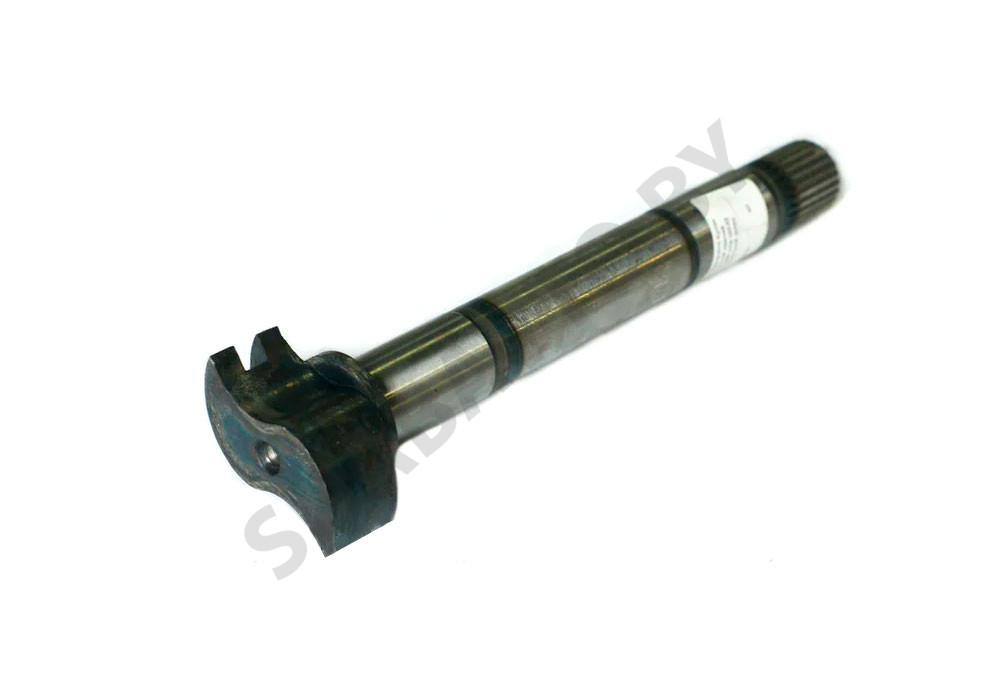

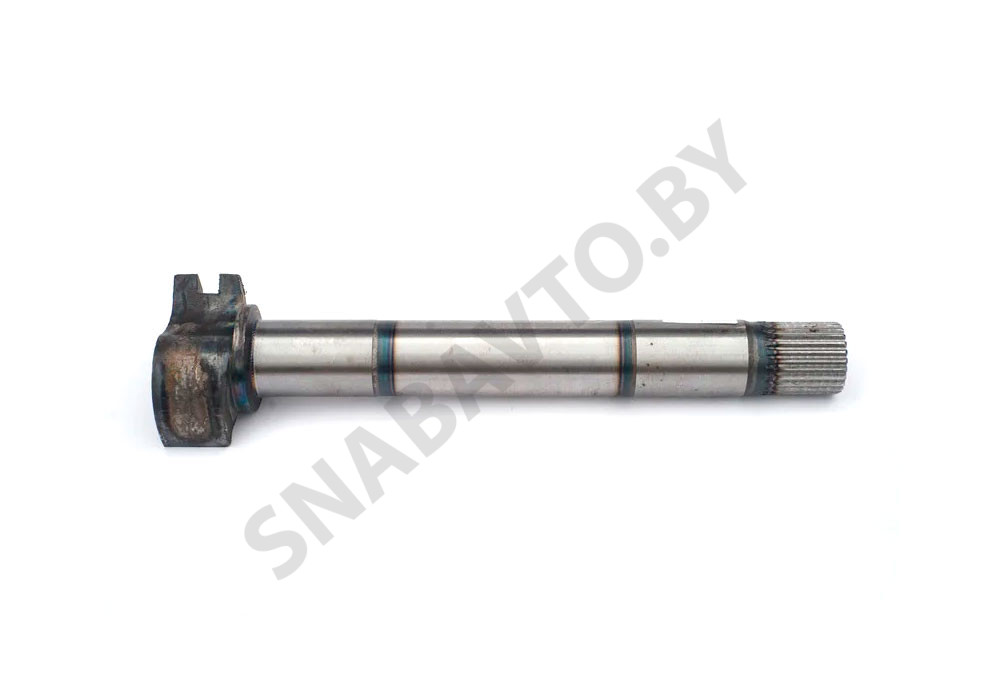

6430-3502210-010/211	40	335	282	379	65	75	35	99	—	10-138	4,0	Канавка	Рис.2	Рис.1	b-10x32x40e8x6d11
ППТС-40-3502110/111	40	682	629	726	65	75	35	99	+	10-138		Канавка	Рис.2	Рис.1	40x15x9h ГОСТ 6033

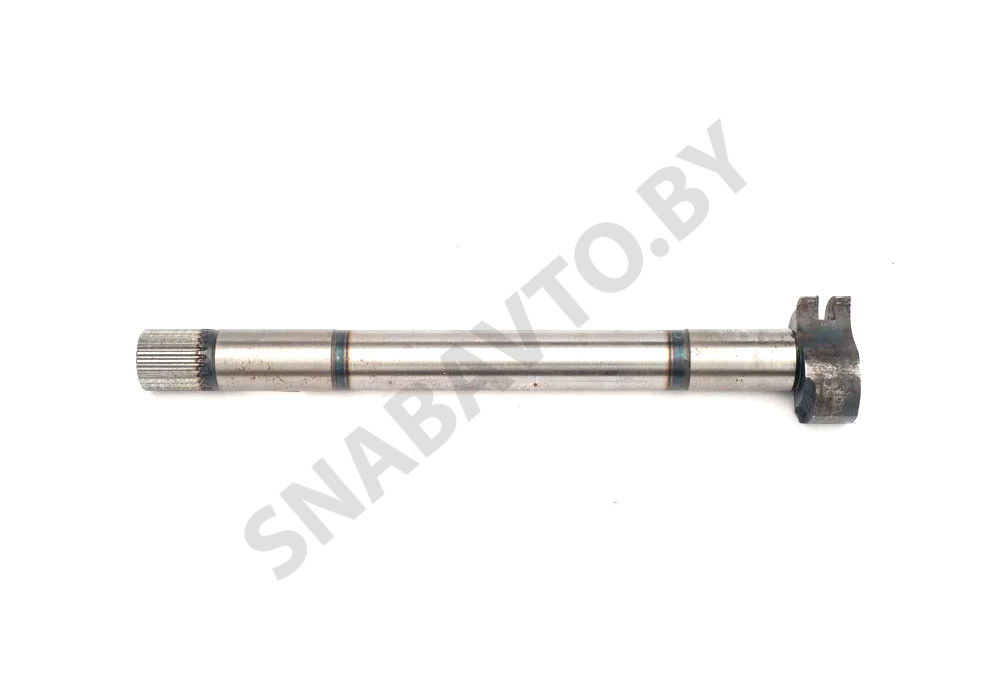

4370-3502111-020/111-020	40	417	366	451	70	70	28	80	+	15-100	4,6	Канавка	Рис.2	Рис.1	40х15х9h ГОСТ 60333
